CABLE MONOPOLAR AWM

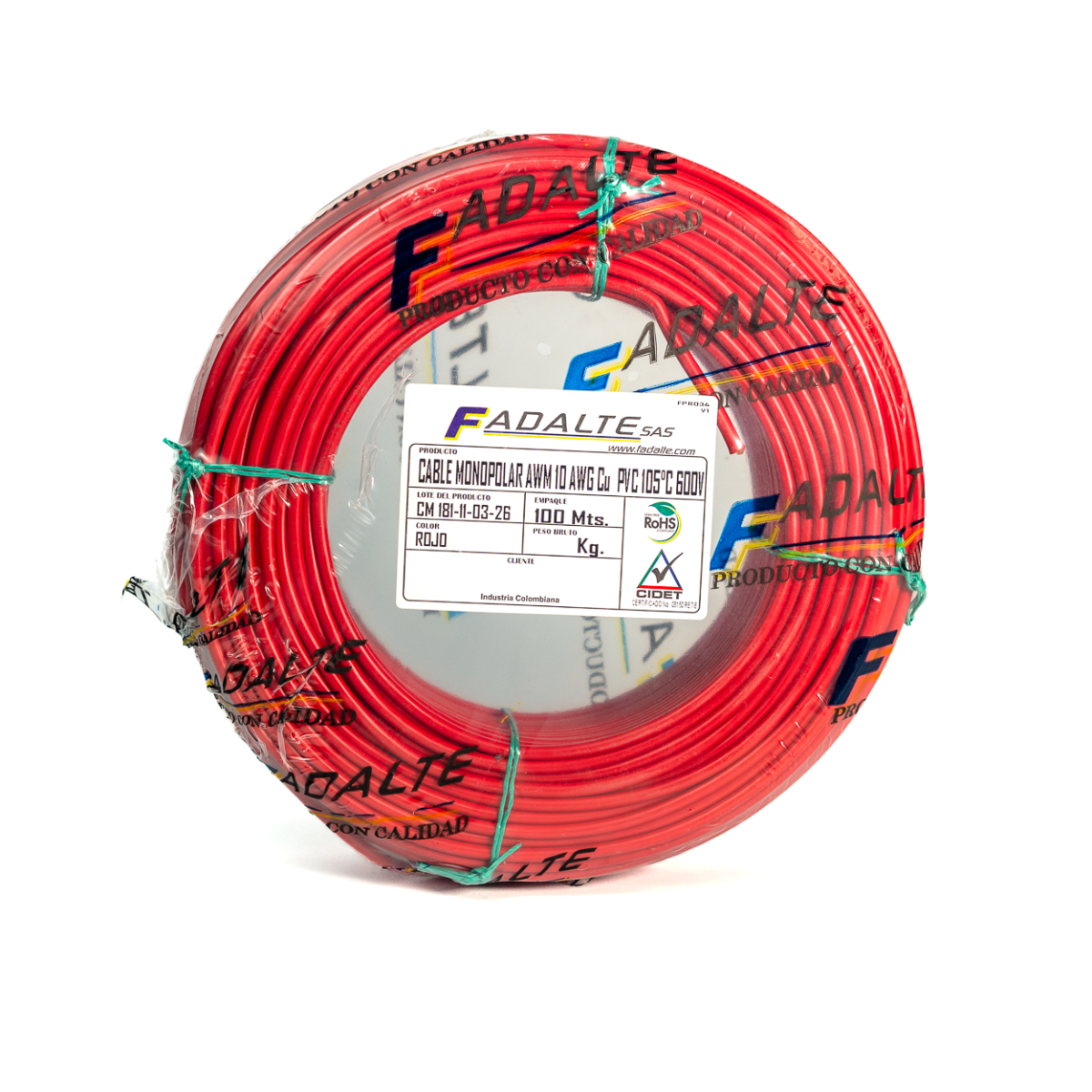

CABLE MONOPOLAR FLEXIFLEX AWM 105°C
Conductores flexibles para cableado interno de equipos eléctricos y aplicaciones industriales
Los Cables Monopolares Flexiflex AWM 105°C Fadalte están diseñados para aplicaciones de cableado interno en equipos eléctricos, luminarias, tableros de control, ensambles eléctricos y aplicaciones OEM.
Fabricados con conductor de cobre flexible de alta pureza y aislamiento en PVC resistente hasta 105°C, ofrecen excelente flexibilidad, conductividad eléctrica y facilidad de instalación.
Disponibles en versiones de 300 V y 600 V según calibre y aplicación.
Descripción
¿Por qué elegir los Cables Flexiflex Fadalte?
Alta flexibilidad para instalaciones complejas
Conductor de cobre 99,95% de pureza
Aislamiento resistente hasta 105°C
Cumplimiento RETIE
Materiales compatibles con RoHS
Disponibles en versiones 300 V y 600 V
Amplia variedad de calibres
Aplicaciones
Los cables Flexiflex Fadalte son ideales para:
– Cableado interno de equipos eléctricos
– Tableros eléctricos
– Luminarias
– Equipos electrónicos
– Sistemas de control
– Aplicaciones OEM
– Equipos industriales
Voltajes Disponibles
Línea 300 V
Aplicable para calibres:
– 22 AWG
– 20 AWG
– 18 AWG
– 16 AWG
– 14 AWG
Línea 600 V
Aplicable para calibres:
– 20 AWG
– 18 AWG
– 16 AWG
– 14 AWG
– 12 AWG
– 10 AWG
– 8 AWG
Especificaciones Técnicas y calibres disponibles
| CALIBRE AWG | CONDUCTOR | ESPESOR AISLAMIENTO MÍNIMO
(mm) |
DIÁMETRO EXTERNO
(mm) |
TENSION DE OPERACION
(V) |
AMPACIDAD
(A) |
|
| ÁREA
(mm2) |
DIÁMETRO
(mm) |
|||||
| 22 | 0.32 | 0.76 | 0.32 |
1.6 | 300 |
2 |
| 20 | 0.51 | 0.94 | 1.85 | 4 | ||
| 18 | 0.82 | 1.2 | 2.1 | 6 | ||
| 16 | 1.31 | 1.5 | 2.4 | 8 | ||
| 14 | 2.08 | 1.9 | 3 | 17 | ||
| CALIBRE AWG | CONDUCTOR | ESPESOR AISLAMIENTO MÍNIMO
(mm) |
DIÁMETRO EXTERNO
(mm) |
TENSION DE OPERACION
(V) |
AMPACIDAD
(A) |
|
| ÁREA
(mm2) |
DIÁMETRO
(mm) |
|||||
| 20 | 0.51 | 0.94 | 0.76 |
2.2 | 600 |
7 |
| 18 | 0.82 | 1.2 | 2.81 | 10 | ||
| 16 | 1.31 | 1.5 | 3.1 | 13 | ||
| 14 | 2.08 | 1.9 | 3.56 | 18 | ||
| 12 | 3.31 | 2.4 | 4.03 | 25 | ||
| 10 | 5.26 | 3 | 4.65 | 30 | ||
| 8 | 8.37 | 3.8 | 5.45 | 45 | ||
Instrucciones de Uso y Seguridad
Condiciones Ambientales
– Temperatura ambiente entre -5°C y 40°C.
– Altitud máxima de instalación: 4000 msnm.
– Humedad relativa hasta 95%.
Uso Correcto
– Utilizar el calibre adecuado para la corriente requerida.
– Respetar el voltaje nominal correspondiente a cada referencia.
– Instalar de acuerdo con la reglamentación eléctrica aplicable.
– Verificar que el aislamiento no presente daños antes de la instalación.
Limitaciones de Uso
– No apto para enterramiento directo.
– No apto para inmersión permanente en agua.
– No utilizar por encima de la temperatura nominal del producto.
– No exceder la capacidad de corriente recomendada para cada calibre.
Recomendación de Seguridad
La instalación debe ser realizada por personal calificado y siguiendo las prácticas de ingeniería eléctrica aplicables.
Presentaciones Disponibles
– Rollos de 100 metros
– Carretes desde 1000 metros
Otras presentaciones disponibles bajo solicitud.
